【杭州手绘考研】办公空间快题第一套

环艺考研快题专题

· 环艺室内考研快题

第一套

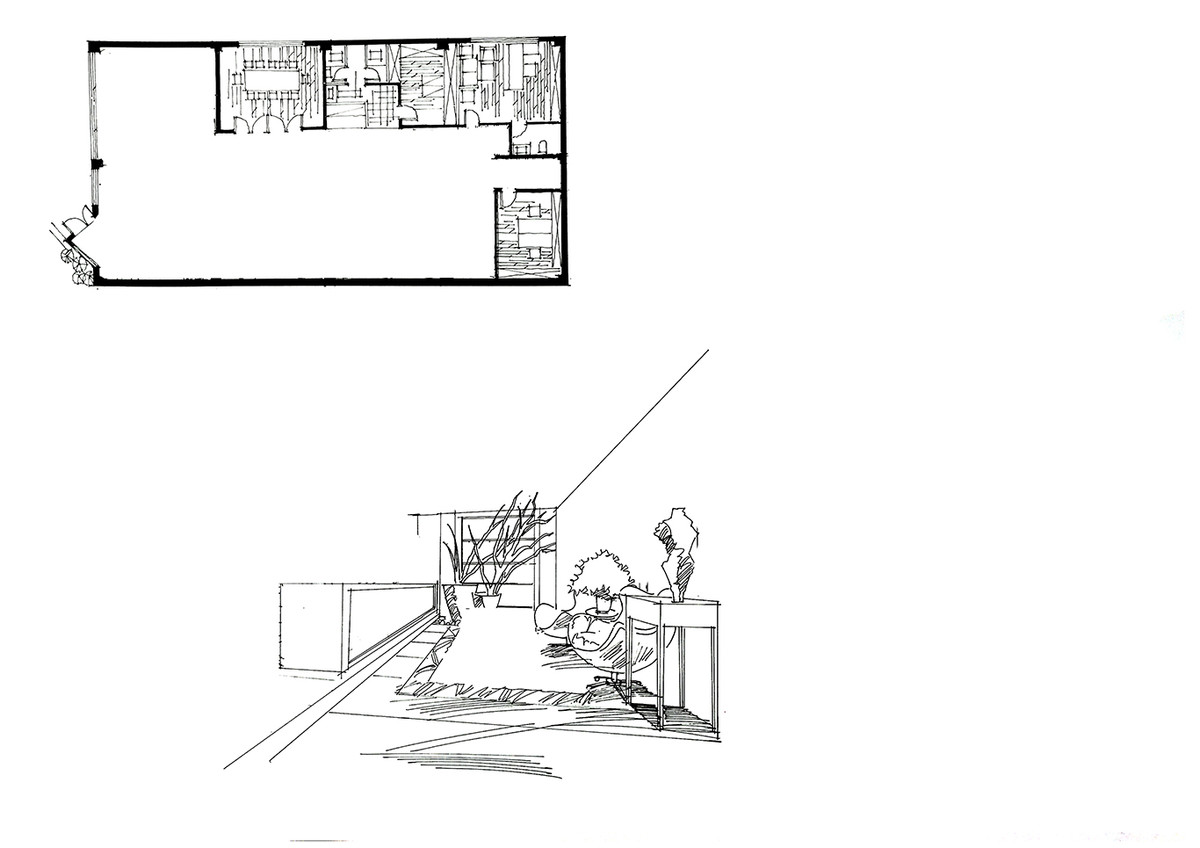

第一步:用铅笔确定好大的位置关系,平面图和立面图尽量放在同一范围内。方便老师查看。

第二步:画面基本完成,整个图面表达一定要注意尺寸关系和透视关系,体现出设计素养。一些设计一般的元素可以用,但是一定要少用,会拉低整体分数。

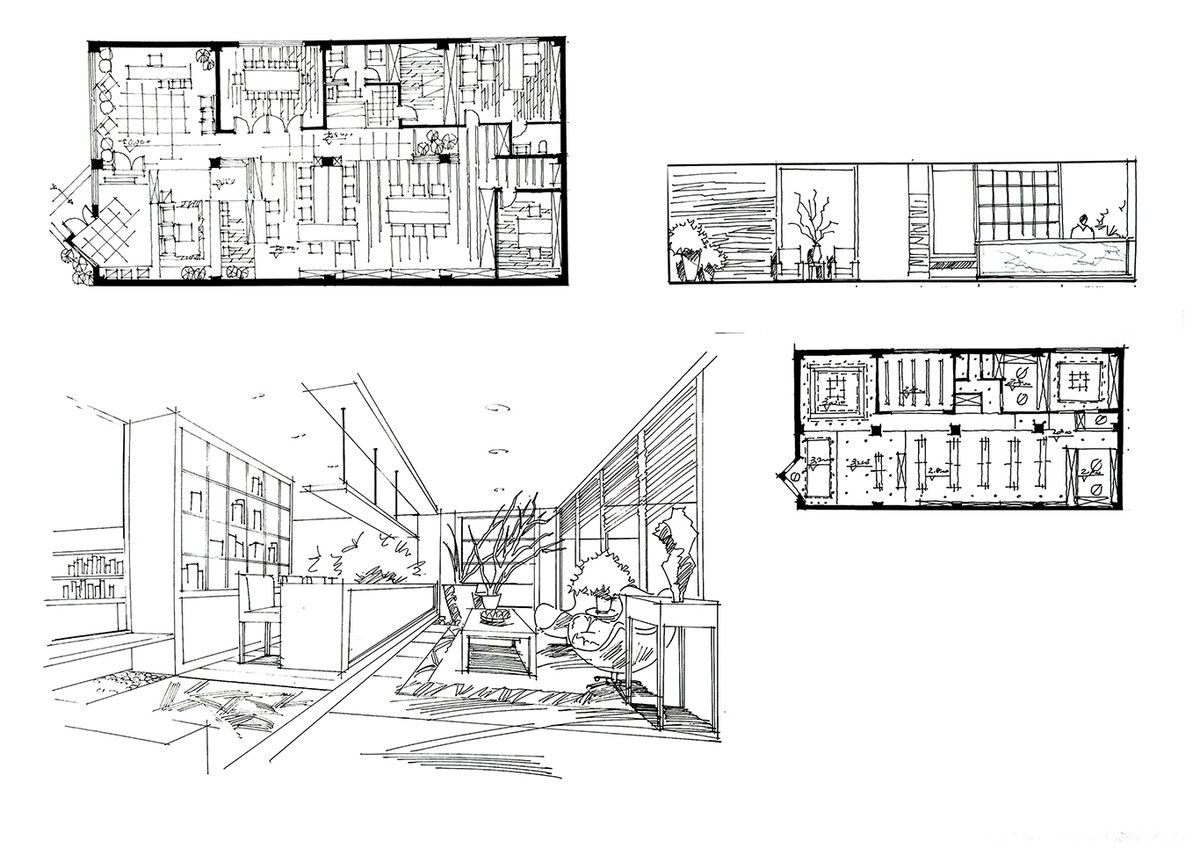

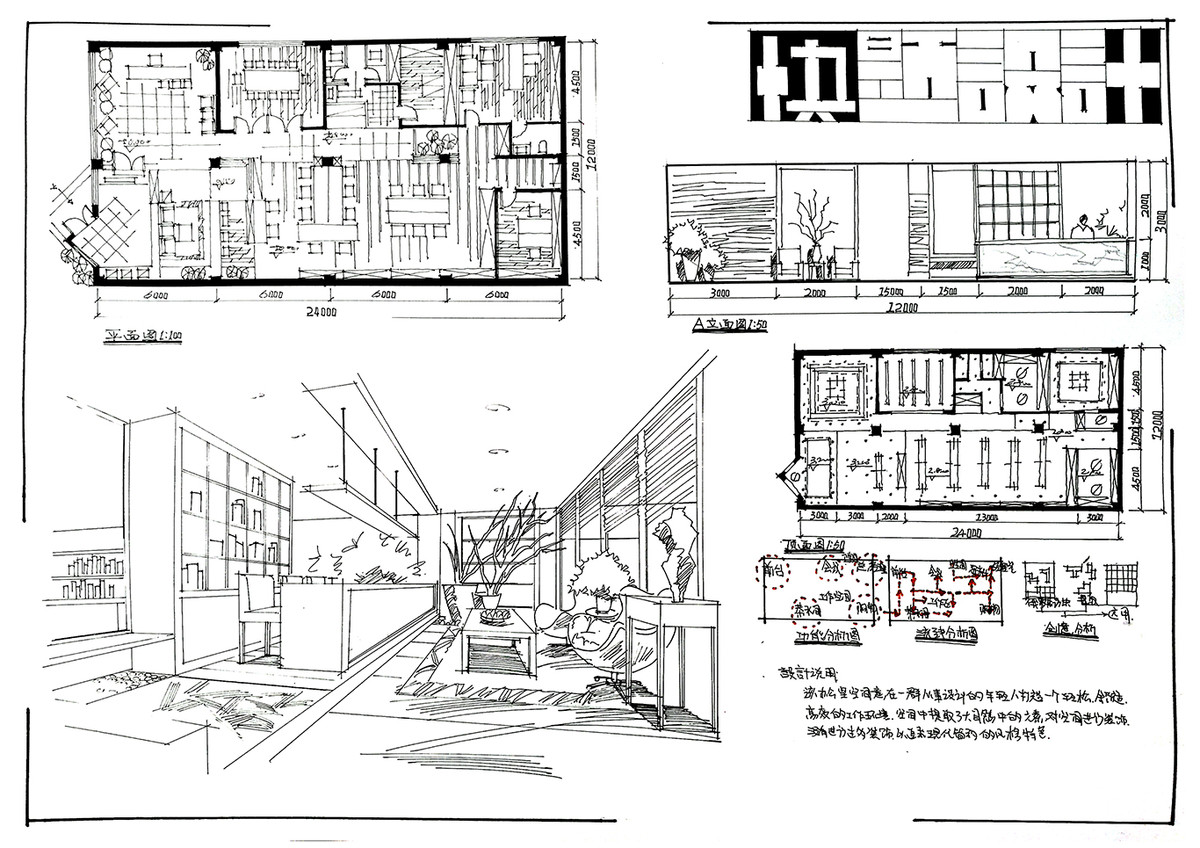

这张图的线稿表达还是不错的,大家可以进行下载打印。线稿表达到这种程度在考研快题中就算是高分卷了。

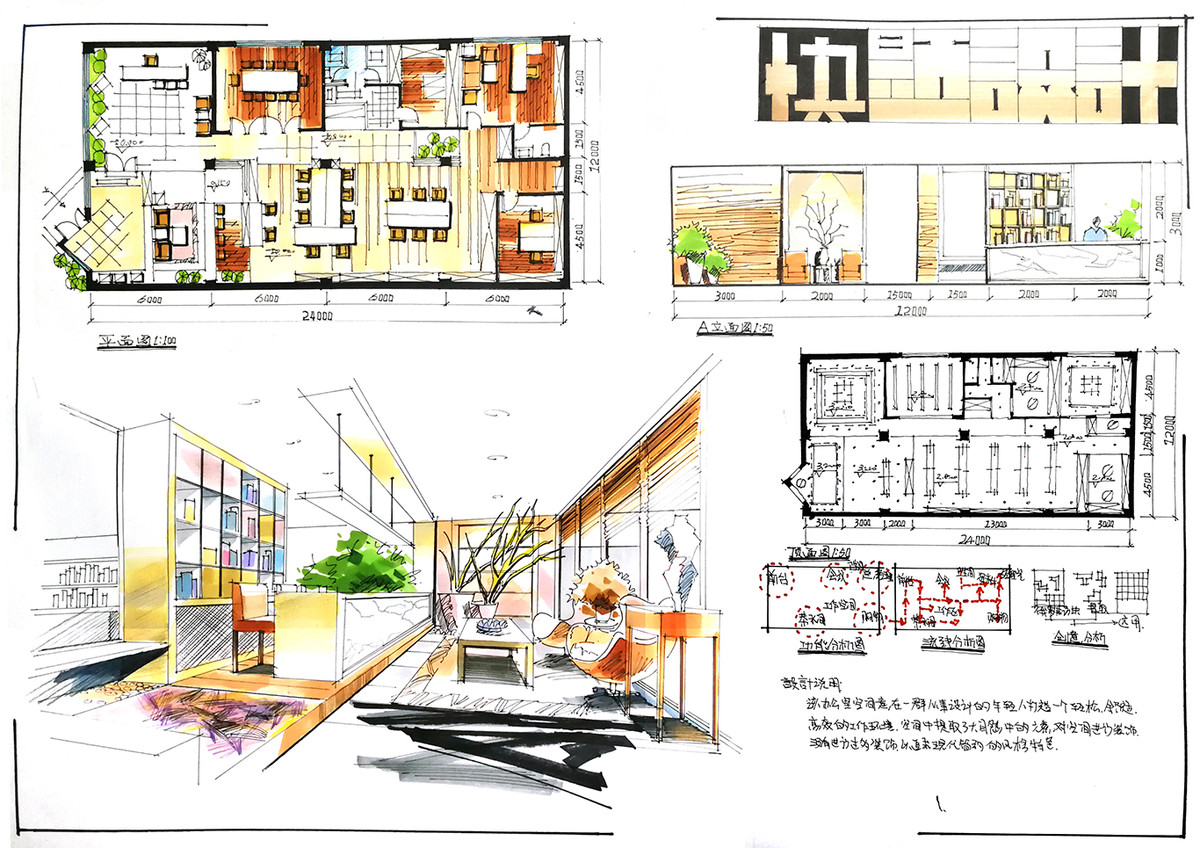

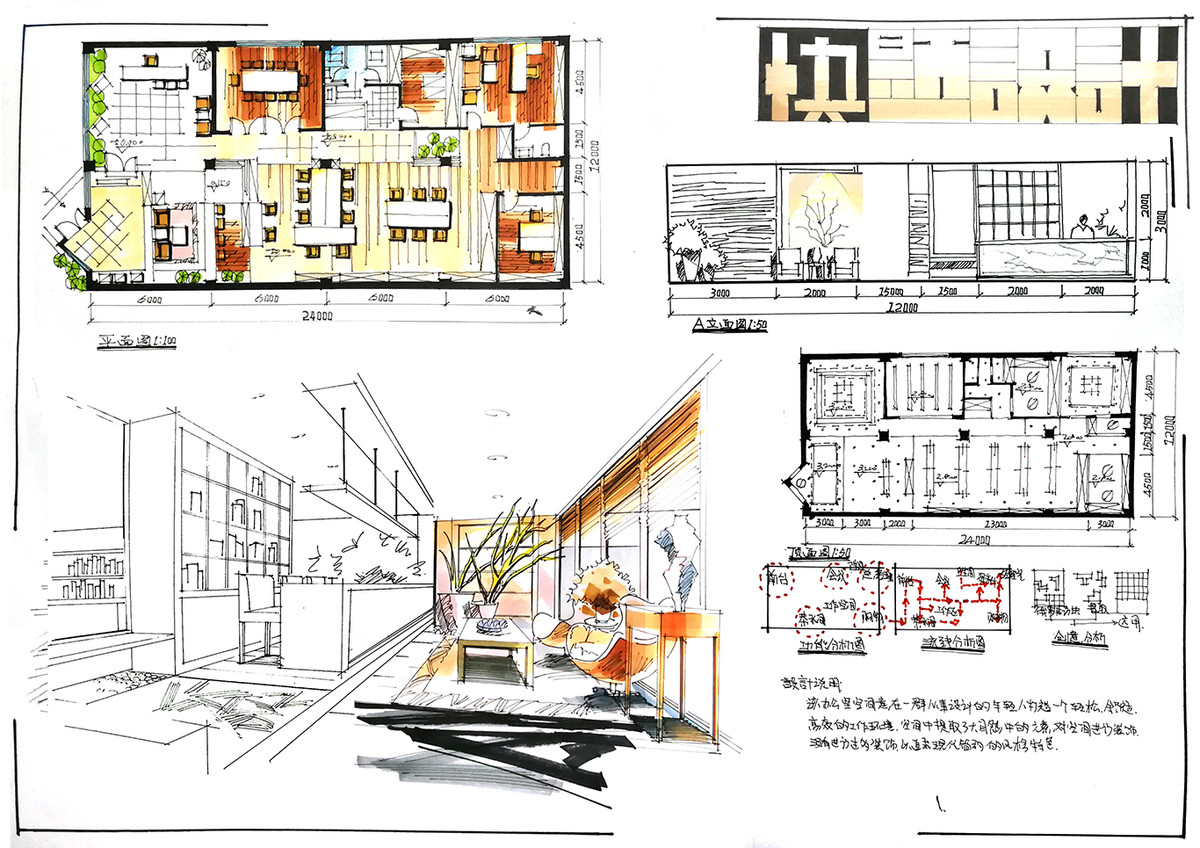

马克部分大的颜色关系是有了,但是不够深入,缺少过渡的颜色进行柔和处理,如果能深入一些,效果会更好一些。虽然考研快题时间会比较短,如果你画不完就说明你平时的努力不够啊,要想有绝对的把握,就要付出百倍的努力才可以达到啊。



快题设计步骤解析:
1、审题
方案性质(类型):公共空间和居住空间通过任务书要求的数据,把握好空间面积、各功能块所需要的面积、灵活自由的面积。
在快题设计考试中,居住空间所涉及的类型一般都为中小户型,如酒店标准间和一居室的灵活小户型。公共空间一般以150至200平方米的小空间为主,如茶室、酒吧、快餐店、专卖店等。
主要内容:平面布置图、夹层平面图、立面图、效果图、外立面、重点部位优化方案、大样图中的平、立、剖面图等。
设计要求:看清任务书要求的空间性质、大的功能块有几个,有无特殊功能需求,注重空间流线合理有序,表达设计内涵,满足设计要求。设计风格有无特殊要求,设计手法有无特殊要求等。

2、分析根据任务书的要求来对原始户型图(无户型图的题目采用相同的方式)进行交通流线,功能区域划分及原始户型图的局部修改。根据设计理念的人性化、环保和低耗的理念来安排功能进一步深化,完善设计。设计的人性化主要体现在如下几个方面:
基本的户型结构设计。包括:梁柱或砖混等结构和尺寸,建筑材料,装饰风格和材料的选用,废水、废料的正确排放等;
墙体的外观或是房间的规划是否能满足使用的要求。包括:隔墙的划分,卫生间,走廊楼梯等预留空间的采光,通风情况等;
环保和低耗:原始户型周边的环境。包括:道路、周边建筑与景观、周边人群生活方式、精神文化倾向等。

3、设计操作寻求合理的构图布局方式,构思并绘制设计草图,确定设计理念与设计方案。构图布局打好后,把轴线柱网打出来,用来做正式平面的框架。
设计重点特殊功能空间:卫生间、厨房、老人房等;重要交通空间:门厅、中庭、玄关、主次通道;主体功能空间:活动室、展厅、客厅等;注意:必须以熟练掌握各种空间类型的基本功能关系为前提。? 平面图中入户口要强调出来。可画个黑三角,标示:入口。
立面图中,选取1:50或1:100比例,细致程度需注意结构层次和轮廓线。
透视图中,透视关系要准确,建议采用一点透视,速度较快。每个图要一次性构好,不要这个平面画到一半,就去画那个立面,到最后很有可能在慌乱中漏掉一些东西。每张图在画完以后,应该把大标题、比例尺、功能分布小字等写上。

经常出现的问题汇总

学员作品点评
